Блок клапанный БКН1

Блок клапанный однопозиционный БКН1 предназначен для подключения датчиков избыточного, абсолютного, вакуумметрического давления, давления-разрежения, манометров типа Метран 55, Rosemount к соединительным линиям в системах автоматического контроля, регулирования и управления технологическими процессами.

Затвор с самоцентрирующимся игольчатым золотником.

Модель БКН1 позволяет производить дренаж импульсной линии, сброс давления перед демонтажем прибора.

После специальной очистки «омываемых» деталей клапанные блоки получают обозначение «К» и могут работать на газообразном кислороде.

Класс герметичности А по ГОСТ Р 54808.

Производим БКН1 с любыми типами присоединений, вариантами конструкций из различных материалов.


Максимальное рабочее давление: до 400 кгс/см²

Максимальная рабочая температура: до 150ºС

Материал корпуса: нержавеющая сталь 12Х18Н10Т

Материал иглы: нержавеющая сталь 14Х17Н2

Присоединительные размеры: вход муфта М20х1,5; выход муфта М20х1,5

Управление: ручное

Масса: 0,6 кг


Характеристики
Описание

Узнать стоимость товара on-line

Пожалуйста, докажите что Вы - не робот


Подробнее



Блок клапанный БКН1 в Кургане



Особенности БКН1

Одновентильные клапанные блоки (вентильные блоки, игольчатые вентили, клапаны, манометрические вентили) с игольчатым дренажным клапаном.

Штуцерный (резьбовой) монтаж прибора (датчика давления, манометра). Возможен фланцевый монтаж прибора (по DIN 19213). Блок с кодом Н (БКН1-Н).

Штуцерный (резьбовой) монтаж импульсных линий (подвода среды).

Возможность дренажа импульсной линии, сброса давления из рабочей полости через игольчатый клапан.

Примеры обозначений

Блок клапанный
БКН1-07, БКН1-08, БКН1-10, БК, БК1, БКН1-Н
Подробнее см. таблицу ниже.
Мы приводим распространенные обозначения для удобства идентификации (знак равенства означает, что это одно и то же). Основное обозначение блоков этой конструкции БКН.

Вариант1: БК = КН, БК1 = БКН1
Вариант2: БК блок клапанный стальной, БКН блок клапанный нержавеющий

Alt



Технические характеристики блок клапанный бкн1: материалы исполнения, размеры и вес



Максимальное давление измеряемой среды

до 40 МПа

Максимальная температура измеряемой среды, оС

до +150 оС

Материал

нержавеющая сталь 12Х18Н10Т

Диапазон температуры окружающей среды, оС

от -50 до +60 оС

Присоединение к технологическому оборудованию

- внешняя резьба М20*1,5; G1/2, в т.ч. под плоский ниппель
- внутренняя резьба М20*1,5; G1/2, в т.ч. под плоский ниппель

Присоединительные резьбы к прибору

внутренняя резьба М20*1,5; G1/2

Требование к входу-выходу среды

есть

Тип иглы

плавающая

Материал иглы

нержавеющая сталь 14Х17Н2

Средний срок службы

10 лет

Класс герметичности

А по ГОСТ Р 54808-2011

Материал сальника

фторопласт Ф-4

Масса, не более

0,6 кг

БКН-1 может иметь различные виды резьбового соединения на входе и выходе:

Тип резьбового соединения на входе среды:

  • М20-F-наружная под плоский ниппель
  • М20-Fs-наружная под сферический ниппель
  • М20-M-внутренняя
  • G1/2-F наружная
  • G1/2-M внутренняя
  • 1/2 NPT-F наружная
  • 1/2 NPT-M внутренняя
  • 1/4 NPT-F наружная
  • 1/4 NPT-M внутренняя
  • К1/2-F наружная
  • К1/2-M внутренняя
  • М20-НСН-ниппель плоский с накидной гайкой М20×1,5

Тип резьбового соединения на выходе среды:

  • М20-F-наружная под плоский ниппель
  • М20-Fs-наружная под сферический ниппель
  • М20-M-внутренняя
  • G1/2-F наружная
  • G1/2-M внутренняя
  • 1/2 NPT-F наружная
  • 1/2 NPT-M внутренняя
  • 1/4 NPT-F наружная
  • 1/4 NPT-M внутренняя
  • К1/2-F наружная
  • К1/2-M внутренняя
  • М20-НСН-ниппель плоский с накидной гайкой М20×1,5


Тип резьбового соединения Дренаж/контроль:

  • - внутренняя 1/4NPTстандартное исполнение
  • М20-F-наружная под плоский ниппель
  • М20-Fs-наружная под сферический ниппель
  • М20-M-внутренняя
  • G1/2-F наружная
  • G1/2-M внутренняя
  • 1/2 NPT-F наружная
  • 1/2 NPT-M внутренняя
  • 1/4 NPT-F наружная
  • 1/4 NPT-M внутренняя
  • К1/2-F наружная
  • К1/2-M внутренняя

Варианты исполнения клапанных блоков БКН1

БКН1 (клапанные блоки БКН1)

БКН1

Соединение на входе среды

Соединение на выходе среды

Дренаж/контроль

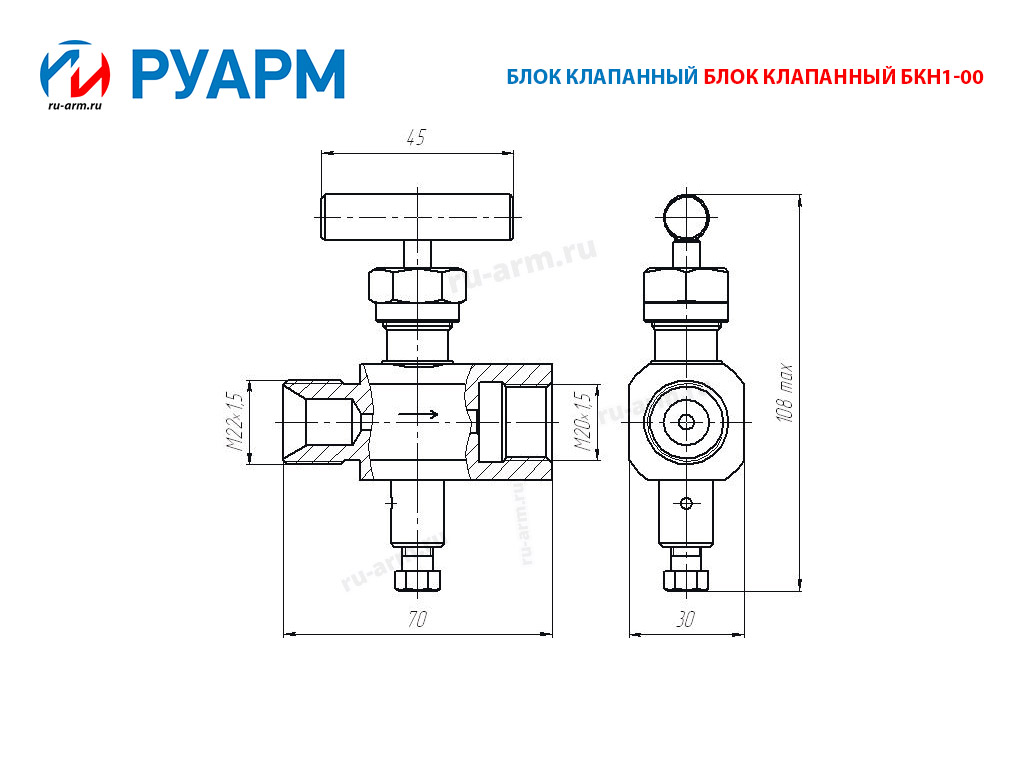

Блок клапанный БКН1-00 БКН1-00 Наружная резьба М22х1,5
под сферический ниппель
Внутренняя резьба М20х1,5
под плоский ниппель
Приварной дренажный клапан
Блок клапанный БКН1-01 БКН1-01 Наружная резьба М22х1,5
под сферический ниппель
Наружная резьба К1/2″ Приварной дренажный клапан
Блок клапанный БКН1-02 БКН1-02 Наружная резьба М22х1,5
под сферический ниппель
Наружная резьба К1/4″ Приварной дренажный клапан
Блок клапанный БКН1-03 БКН1-03 Наружная резьба К1/2″ Внутренняя резьба М20х1,5
под плоский ниппель
Приварной дренажный клапан
Блок клапанный БКН1-04 БКН1-04 Наружная резьба К1/4″ Внутренняя резьба М20х1,5
под плоский ниппель
Приварной дренажный клапан
Блок клапанный БКН1-05 БКН1-05 Внутренняя резьба К1/2″ Внутренняя резьба М20х1,5
под плоский ниппель
Приварной дренажный клапан
Блок клапанный БКН1-06 БКН1-06 Внутренняя резьба К1/4″ Внутренняя резьба М20х1,5
под плоский ниппель
Приварной дренажный клапан
Блок клапанный БКН1-07 БКН1-07 Наружная резьба М20х1,5
под сферический ниппель
Внутренняя резьба М20х1,5
под плоский ниппель
Приварной дренажный клапан
Блок клапанный БКН1-08 БКН1-08 Наружная резьба М20х1,5
под плоский ниппель
Внутренняя резьба М20х1,5
под плоский ниппель
Приварной дренажный клапан
Блок клапанный БКН1-09 БКН1-09 Наружная резьба М20х1,5
под сферический ниппель
Наружная резьба К1/2″ Приварной дренажный клапан
Блок клапанный БКН1-10 БКН1-10 Наружная резьба М20х1,5
под плоский ниппель
Ниппель плоский
с накидной гайкой М20х1,5
Приварной дренажный клапан
Блок клапанный БКН1-11 БКН1-11 Наружная резьба М20х1,5
под плоский ниппель
Наружная резьба М20х1,5
под плоский ниппель
Приварной дренажный клапан
Блок клапанный БКН1-12 БКН1-12 Внутренняя резьба М20х1,5
под плоский ниппель
Внутренняя резьба М20х1,5
под плоский ниппель
Приварной дренажный клапан
Блок клапанный БКН1-13 БКН1-13 Наружная резьба К1/2″ Внутренняя резьба К1/2″ Приварной дренажный клапан
Блок клапанный БКН1-14 БКН1-14 Наружная резьба М20х1,5
под плоский ниппель
Внутренняя резьба G1/2 Приварной дренажный клапан
Блок клапанный БКН1-15 БКН1-15 Наружная резьба М20х1,5
под плоский ниппель
Внутренняя резьба К1/2″ Приварной дренажный клапан
Блок клапанный БКН1-16 БКН1-16 Наружная резьба К1/2″ Наружная резьба К1/2″ Приварной дренажный клапан
Блок клапанный БКН1-17 БКН1-17 Внутренняя резьба 1/2 NPT Наружная резьба 1/2 NPT Приварной дренажный клапан
Блок клапанный БКН1-18 БКН1-18 Наружная резьба М20х1,5
под плоский ниппель
Внутренняя резьба К1/4″ Приварной дренажный клапан
Блок клапанный БКН1-19 БКН1-19 Наружная резьба К1/2″ Ниппель плоский
с накидной гайкой М20х1,5
Приварной дренажный клапан
Блок клапанный БКН1-20 БКН1-20 Внутренняя резьба К1/2″ Ниппель плоский
с накидной гайкой М20х1,5
Приварной дренажный клапан
Блок клапанный БКН1-22 БКН1-22 Внутренняя резьба 1/2 NPT Внутренняя резьба 1/2 NPT Приварной дренажный клапан
Блок клапанный БКН1-23 БКН1-23 Наружная резьба М20х1,5
под плоский ниппель
Внутренняя резьба 1/2 NPT Приварной дренажный клапан
Блок клапанный БКН1-24 БКН1-24 Внутренняя резьба G1/2 Внутренняя резьба G1/2 Приварной дренажный клапан
Блок клапанный БКН1-25 БКН1-25 Ниппель плоский
с накидной гайкой М20х1,5
Ниппель плоский
с накидной гайкой М20х1,5
Приварной дренажный клапан
Блок клапанный БКН1-26 БКН1-26 Внутренняя резьба М20х1,5
под плоский ниппель
Наружная резьба М20х1,5
под плоский ниппель
Приварной дренажный клапан
Блок клапанный БКН1-27 БКН1-27 Внутренняя резьба 1/2 NPT Ниппель плоский
с накидной гайкой М20х1,5
Приварной дренажный клапан
Блок клапанный БКН1-28 БКН1-28 Наружная резьба М20х1,5
под сферический ниппель
Ниппель плоский
с накидной гайкой М20х1,5
Приварной дренажный клапан
Блок клапанный БКН1-29 БКН1-29 Наружная резьба М20х1,5
под сферический ниппель
Наружная резьба М20х1,5
под сферический ниппель
Приварной дренажный клапан
Блок клапанный БКН1-30 БКН1-30 Наружная резьба G1/2 Внутренняя резьба М20х1,5
под плоский ниппель
Приварной дренажный клапан
Блок клапанный БКН1-31 БКН1-31 Наружная резьба М22х1,5
под сферический ниппель
Наружная резьба М22х1,5
под сферический ниппель
Приварной дренажный клапан
Блок клапанный БКН1-32 БКН1-32 Наружная резьба 1/2 NPT Внутренняя резьба 1/2 NPT Приварной дренажный клапан
Блок клапанный БКН1-33 БКН1-33 Внутренняя резьба М20х1,5
под плоский ниппель
Внутренняя резьба G1/2 Приварной дренажный клапан
Блок клапанный БКН1-34 БКН1-34 Наружная резьба М20х1,5
под плоский ниппель
Наружная резьба 1/2 NPT Приварной дренажный клапан
Блок клапанный БКН1-35 БКН1-35 Наружная резьба 1/2 NPT Внутренняя резьба М20х1,5
под плоский ниппель
Приварной дренажный клапан
Блок клапанный БКН1-36 БКН1-36 Наружная резьба G1/2 Внутренняя резьба G1/2 Приварной дренажный клапан
Блок клапанный БКН1-37 БКН1-37 Наружная резьба К1/2″ Наружная резьба М20х1,5
под плоский ниппель
Приварной дренажный клапан
Блок клапанный БКН1-38 БКН1-38 Наружная резьба 1/2 NPT Наружная резьба 1/2 NPT Приварной дренажный клапан
Блок клапанный БКН1-39 БКН1-39 Наружная резьба К1/2″ Внутренняя резьба 1/2 NPT Приварной дренажный клапан
Блок клапанный БКН1-40 БКН1-40 Наружная резьба 1/2 NPT Наружная резьба М20х1,5
под плоский ниппель
Приварной дренажный клапан
Блок клапанный БКН1-42 БКН1-42 Наружная резьба 1/2 NPT Ниппель плоский
с накидной гайкой М20х1,5
Приварной дренажный клапан
Блок клапанный БКН1-44 БКН1-44 Наружная резьба G1/2 Ниппель плоский
с накидной гайкой М20х1,5
Приварной дренажный клапан
Блок клапанный БКН1-46 БКН1-46 Наружная резьба К1/4″ Внутренняя резьба 1/2 NPT Приварной дренажный клапан
Блок клапанный БКН1-50 БКН1-50 Внутренняя резьба G1/2 Наружная резьба G1/2 Приварной дренажный клапан
Блок клапанный БКН1-58 БКН1-58 Внутренняя резьба М20х1,5
под плоский ниппель
Ниппель плоский
с накидной гайкой М20х1,5
Приварной дренажный клапан
Блок клапанный БКН1-66 БКН1-66 Внутренняя резьба М20х1,5
под плоский ниппель
Наружная резьба 1/2 NPT Приварной дренажный клапан
Блок клапанный КН-01 КН-01 Наружная резьба М20х1,5
под плоский ниппель
Наружная резьба М20х1,5
под плоский ниппель
Без дренажа
Блок клапанный БКН1-Н БКН1-Н Наружная резьба М20х1,5
под плоский ниппель
Фланцевое Приварной дренажный клапан

Устройство и установка

  • В конструкции клапанного блока предусмотрен основной клапан,
    обеспечивающий подачу и отсечку рабочей среды в измерительную полость
    подключенного датчика давления, и дренажный клапан для периодического
    слива конденсата.
  • В зависимости от заказа клапанный блок может быть выполнен с
    различными вариантами торцевых соединений для подсоединения к датчику
    давления и к магистрали (приложение).
    Направление подачи давления должно соответствовать нанесенной на блоке
    стрелке.

Меры безопасности

Высокое давление рабочей среды является опасным фактором. Запрещается
проведение любых ремонтных работ на клапанных блоках, находящихся под
давлением.

Свидетельство о консервации и упаковке


БКН-1 законсервирован в соответствии с вариантом защиты В3-10 ГОСТ 9.014. Предельный срок защиты без переконсервации – 12 месяцев.
Клапанный блок завернут в упаковочную бумагу, вместе с паспортом упакован в полиэтиленовый пакет и картонную коробку.
Картонные коробки с клапанными блоками укладываются в транспортную тару – ящики, изготовленные в соответствии с требованиями технической документации. Масса транспортной тары не должна превышать 50 кг.

Транспортирование и хранение


Клапанные блоки в упаковке транспортируются всеми видами транспорта, в том числе воздушным, в отапливаемых герметичных отсеках.
Условия транспортирования должны соответствовать условиям 5 или 3 (для морских перевозок в трюмах) по ГОСТ 15150.
Условия хранения в транспортной таре – 3 по ГОСТ 15150. Условия хранения без упаковки - 1 по ГОСТ 15150.

Таблица соответствия блока клапанного БКН1

Наименование
БКН1 (клапанные блоки БКН1) БКН1 БКН1 БКН1 БКН1
RUA 010 001 Блок клапанный БКН1-00 БКН1-00 БКН 1-00 БКН 1 00 БКН1 00
RUA 010 002 Блок клапанный БКН1-01 БКН1-01 БКН 1-01 БКН 1 01 БКН1 01
RUA 010 003 Блок клапанный БКН1-02 БКН1-02 БКН 1-02 БКН 1 02 БКН1 02
RUA 010 004 Блок клапанный БКН1-03 БКН1-03 БКН 1-03 БКН 1 03 БКН1 03
RUA 010 005 Блок клапанный БКН1-04 БКН1-04 БКН 1-04 БКН 1 04 БКН1 04
RUA 010 006 Блок клапанный БКН1-05 БКН1-05 БКН 1-05 БКН 1 05 БКН1 05
RUA 010 007 Блок клапанный БКН1-06 БКН1-06 БКН 1-06 БКН 1 06 БКН1 06
RUA 010 008 Блок клапанный БКН1-07 БКН1-07 БКН 1-07 БКН 1 07 БКН1 07
RUA 010 009 Блок клапанный БКН1-08 БКН1-08 БКН 1-08 БКН 1 08 БКН1 08
RUA 010 010 Блок клапанный БКН1-09 БКН1-09 БКН 1-09 БКН 1 09 БКН1 09
RUA 010 011 Блок клапанный БКН1-10 БКН1-10 БКН 1-10 БКН 1 10 БКН1 10
RUA 010 012 Блок клапанный БКН1-11 БКН1-11 БКН 1-11 БКН 1 11 БКН1 11
RUA 010 013 Блок клапанный БКН1-12 БКН1-12 БКН 1-12 БКН 1 12 БКН1 12
RUA 010 014 Блок клапанный БКН1-13 БКН1-13 БКН 1-13 БКН 1 13 БКН1 13
RUA 010 015 Блок клапанный БКН1-14 БКН1-14 БКН 1-14 БКН 1 14 БКН1 14
RUA 010 016 Блок клапанный БКН1-15 БКН1-15 БКН 1-15 БКН 1 15 БКН1 15
RUA 010 017 Блок клапанный БКН1-16 БКН1-16 БКН 1-16 БКН 1 16 БКН1 16
RUA 010 018 Блок клапанный БКН1-17 БКН1-17 БКН 1-17 БКН 1 17 БКН1 17
RUA 010 019 Блок клапанный БКН1-18 БКН1-18 БКН 1-18 БКН 1 18 БКН1 18
RUA 010 020 Блок клапанный БКН1-19 БКН1-19 БКН 1-19 БКН 1 19 БКН1 19
RUA 010 021 Блок клапанный БКН1-20 БКН1-20 БКН 1-20 БКН 1 20 БКН1 20
RUA 010 022 Блок клапанный БКН1-22 БКН1-22 БКН 1-22 БКН 1 22 БКН1 22
RUA 010 023 Блок клапанный БКН1-23 БКН1-23 БКН 1-23 БКН 1 23 БКН1 23
RUA 010 024 Блок клапанный БКН1-24 БКН1-24 БКН 1-24 БКН 1 24 БКН1 24
RUA 010 025 Блок клапанный БКН1-25 БКН1-25 БКН 1-25 БКН 1 25 БКН1 25
RUA 010 026 Блок клапанный БКН1-26 БКН1-26 БКН 1-26 БКН 1 26 БКН1 26
RUA 010 027 Блок клапанный БКН1-27 БКН1-27 БКН 1-27 БКН 1 27 БКН1 27
RUA 010 028 Блок клапанный БКН1-28 БКН1-28 БКН 1-28 БКН 1 28 БКН1 28
RUA 010 029 Блок клапанный БКН1-29 БКН1-29 БКН 1-29 БКН 1 29 БКН1 29
RUA 010 030 Блок клапанный БКН1-30 БКН1-30 БКН 1-30 БКН 1 30 БКН1 30
RUA 010 031 Блок клапанный БКН1-31 БКН1-31 БКН 1-31 БКН 1 31 БКН1 31
RUA 010 032 Блок клапанный БКН1-32 БКН1-32 БКН 1-32 БКН 1 32 БКН1 32
RUA 010 033 Блок клапанный БКН1-33 БКН1-33 БКН 1-33 БКН 1 33 БКН1 33
RUA 010 034 Блок клапанный БКН1-34 БКН1-34 БКН 1-34 БКН 1 34 БКН1 34
RUA 010 035 Блок клапанный БКН1-35 БКН1-35 БКН 1-35 БКН 1 35 БКН1 35
RUA 010 036 Блок клапанный БКН1-36 БКН1-36 БКН 1-36 БКН 1 36 БКН1 36
RUA 010 037 Блок клапанный БКН1-37 БКН1-37 БКН 1-37 БКН 1 37 БКН1 37
RUA 010 038 Блок клапанный БКН1-38 БКН1-38 БКН 1-38 БКН 1 38 БКН1 38
RUA 010 039 Блок клапанный БКН1-39 БКН1-39 БКН 1-39 БКН 1 39 БКН1 39
RUA 010 040 Блок клапанный БКН1-40 БКН1-40 БКН 1-40 БКН 1 40 БКН1 40
RUA 010 041 Блок клапанный БКН1-42 БКН1-42 БКН 1-42 БКН 1 42 БКН1 42
RUA 010 042 Блок клапанный БКН1-44 БКН1-44 БКН 1-44 БКН 1 44 БКН1 44
RUA 010 043 Блок клапанный БКН1-46 БКН1-46 БКН 1-46 БКН 1 46 БКН1 46
RUA 010 044 Блок клапанный БКН1-50 БКН1-50 БКН 1-50 БКН 1 50 БКН1 50
RUA 010 045 Блок клапанный БКН1-58 БКН1-58 БКН 1-58 БКН 1 58 БКН1 58
RUA 010 046 Блок клапанный БКН1-66 БКН1-66 БКН 1-66 БКН 1 66 БКН1 66
RUA 010 047 Блок клапанный КН-01 КН-01 КН 01 КН 01 КН01
RUA 010 048 Блок клапанный БКН1-Н БКН1-Н БКН 1-Н БКН 1 Н БКН1 Н


Как купить клапанный блок БКН1 или заказать любой объём с доставкой в любую точку РФ:

  1. Закажите звонок – это бесплатно, наши специалисты свяжутся с Вами.
  2. Отправьте заявку через форму заказа на странице товара.
  3. Отправьте электронной почтой  заявку на БКН1 через страницу контактов с приложением карты партнёра.
  4. Вашу заявку примут наши специалисты по телефону +7 3522 55-19-86.

Приобретая однопозиционные блоки БКН1, у производтвенной компании «РУАРМ» - Вы получаете качественные клапанные блоки от Курганского производителя по доступной цене с гарантией 18 месяцев.

Остались вопросы? Звоните

+7 (3522) 55-19-86

оставьте нам свой номер телефона и мы перезвоним через 1 минуту
